本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车发马达组发动机组变配配电柜的目的： 1、正确的划分电力。 2、方便快捷对线路的升降操作流程。 3、有较高的安会耐火板档次，能抽象概念的显示信息线路的导通的状态。

项目名称：656KW重油带发同步电空调机组单机配电箱主要元件明细清单
电气安装箱最主要器件清淡
序列号	简称	型号年纪年纪	单位名称	使用量	厂家代理商
1	塑壳隔离开关	NXM-1250S/3300 1250A	台	1	正泰
2	火力发发电汽轮发电装置保持器	HGM6110	只	1	众智
3	发电厂机带速掌握器	C2002	只	1	孚创
4	整流电源适配器组件	DC24V	只	1	众智
5	大中型正中间继电气	HH54P    DC24V	只	2	正泰
6	中小型中继小家电	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

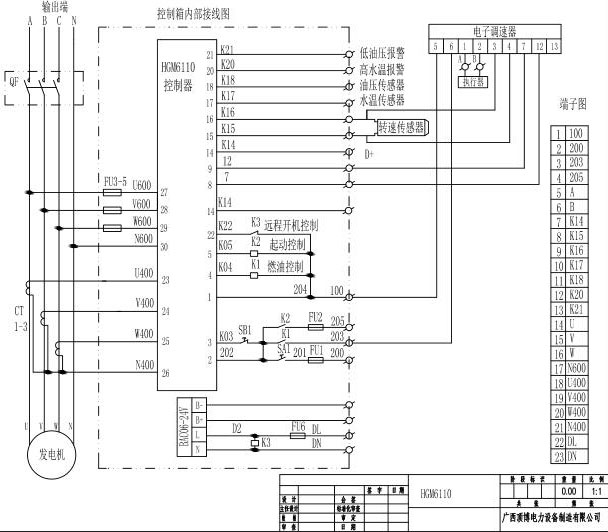

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.cq-cloud.cn）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
