前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷助力泵可控硅调压器为机械设备制造全线式可控硅调压器，其节构如图甲如图是如图是。I号喷助力泵可控硅调压器其主要由驱使器件、飞球、可控硅调压气弹簧、齿轮变速箱部位和使用部位等包含。I号喷助力泵可控硅调压器的驱使器件为有60°。锥面的驱使器盘。在驱使器盘的外侧有三个沿径向的半一个圆形凹糟。驱使器盘压紧在驱使器轴套上而与他串成分立式，接下来凭借半圆键和拉紧螺母使其和喷助力泵的轴承轴相连接。

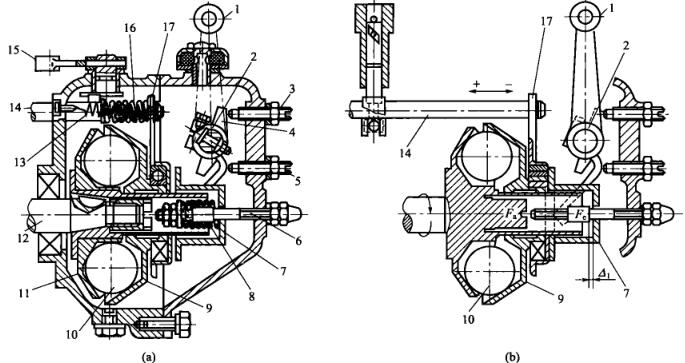

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  七个直径怎么算为25.4mm的飞球放于win7能够安装盘的凹井内，随win7能够安装盘一个翻转视频。飞球另外一个侧为与轴网成45°锥面的转矩盘，转矩盘滑套在win7能够安装轴套上。岗位时飞球的离心式力用处在转矩盘上，其轴径分力Fa.将使转矩盘沿轴径翻转。件套在转矩盘.上的翻转滚针轴承和传动系统齿轮板也跟着转移。传动系统齿轮板上边套在泵油拉杠上，所以说泵油拉杠也跟着转移，以此影响泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
